2016Fall 電腦輔助設計實習課程可學習到以下能力

1.創造力三元素

自學能力、程式能力、想像能力

2.自我表達方式

口語、文字及2D、3D的圖像表達能力，還有理論分析表達，最後還有實體表達。

3.可攜式 Python3程式環境

在任一台電腦上，利用leo editor管理及編輯md檔和reveal投影片，再利用git指令將資料推送到github。

4.Solvespace 參數 3D 繪圖系統

5.Onshape 雲端參數 3D 繪圖系統

ProEMechanism範例練習

6.零組件繪圖練習

7.ShareX 取畫面圖像與操作影片錄製

Vimeo影片網址

8.Github submodule 網際協同

這學期沒有練習，將在下學期進行。

心得：這學期學習到了如何拍影片，從以前不敢在麥克風前開口，到現在已經可以講解了，並學會了如何在影片上加上字幕，還有更了解如何管理自己的倉儲以及網誌 ...

第十八週上課進度

期末考週

將這學期所學習到能力做一個總結

將其展示在2016Fall 電腦輔助設計實習課程總結

第十七週上課進度

這禮拜老師一樣給我們補以前的進度，還有稍微介紹了Vrep這個軟體，以及Vrep在不久前被別間公司買走了，最後老師檢視全班的作業進度，並點進倉儲裡觀看。

作業檢查網址

第六週要學習的是在Onshape上創建屬於自己 的團隊，必學著與別人協同，這次練習的範 例是揚聲器，有分為個人版，A同學跟B同學 ，A跟B有些許不同，但大致上是相同的，大 家可以跟這範例練習。

回家作業

1.創建自己的團隊，並確保每個人都會如何 協同

2..設計自己的滑板

問題討論

1.每個人需要擁有Onshape帳戶才能加入 Onshape團隊嗎？

2.什麼是Derived Part，為什麼使用它？

3.在藍牙音箱的第一個草圖中，我們使用小 揚聲器來定位其中一個圓圈。為什麼我們這 樣做？

4.多個人可以同時在同一個Part Studio上工 作嗎？

5.了解並描述用於溝通的Onshape中的兩個協 作工具。

問題討論影片

2016 Fallcadp Onshape_hw_Week 6 from 40423245 on Vimeo.

第十六週上課進度

根據 http://chiamingyen.github.io/kmolab_data/files/ProEMechanism.pdf 說明完成零件繪製與組立後, 如何精確得知機構運動過程的約束位置?

計算 Piston 不發生干涉的有效行程, 可採如下方法:

1.實際利用 Onshape 中的組立, 移動 piston 零件, 靠目測概略決定 piston 的有效行程. (目測法, 只能得到大概的行程範圍)

2.利用 Solvespace 繪製 2D 約束圖, 然後利用約束點在線或圓上的方式,以圖解法解出有效行程, 如下圖一, 圖二與圖三所示. (圖解法, 利用 Solvespace 既有的約束條件設定完成計算)

3.利用 Jupyter 與 Python3 的 sympy 模組 ...

第五週我們要學習的是如何繪製工程圖，在這裡我們以第二週的圖檔作為範例，練習如何擺圖，剖面視圖，以及擺放組合圖，儘管許多行業不再使用二維工程圖紙，但仍有許多工程和製造公司依賴他們做生意。也許，在未來2-D圖紙將會過時，但在此之前，討論創建正確的工程圖紙的過程非常重要。

回家作業

練習上週所繪製的懸臂夾如何擺圖

問題討論

1.在Onshape的“Four View Layout”中包括哪四個視圖？

2.尺寸和公差有什麼區別？

3.了解並描述以下尺寸/公差類型：

4.將工程圖上的標準尺寸從“1.750”改為“1.75”的真實世界含義是什麼？

5.做Onshape繪圖視圖是否自動更新？為什麼或者為什麼不？

問題討論影片

2016 Fallcadp Onshape_hw_Week 5 from 40423245 on Vimeo.

第十五週上課進度

1.利用SolveSpace繪製Delta 3D 印表機

2.利用Onshape繪製Delta 3D 印表機

這禮拜較注重在於Onshape的Delta 3D 印表機組立，可至網路上抓取學長繪製的範例，並逐步學習將印表機組立起來。

第十四週上課進度

1.學會利用SolveSpace進行機構組立及模擬

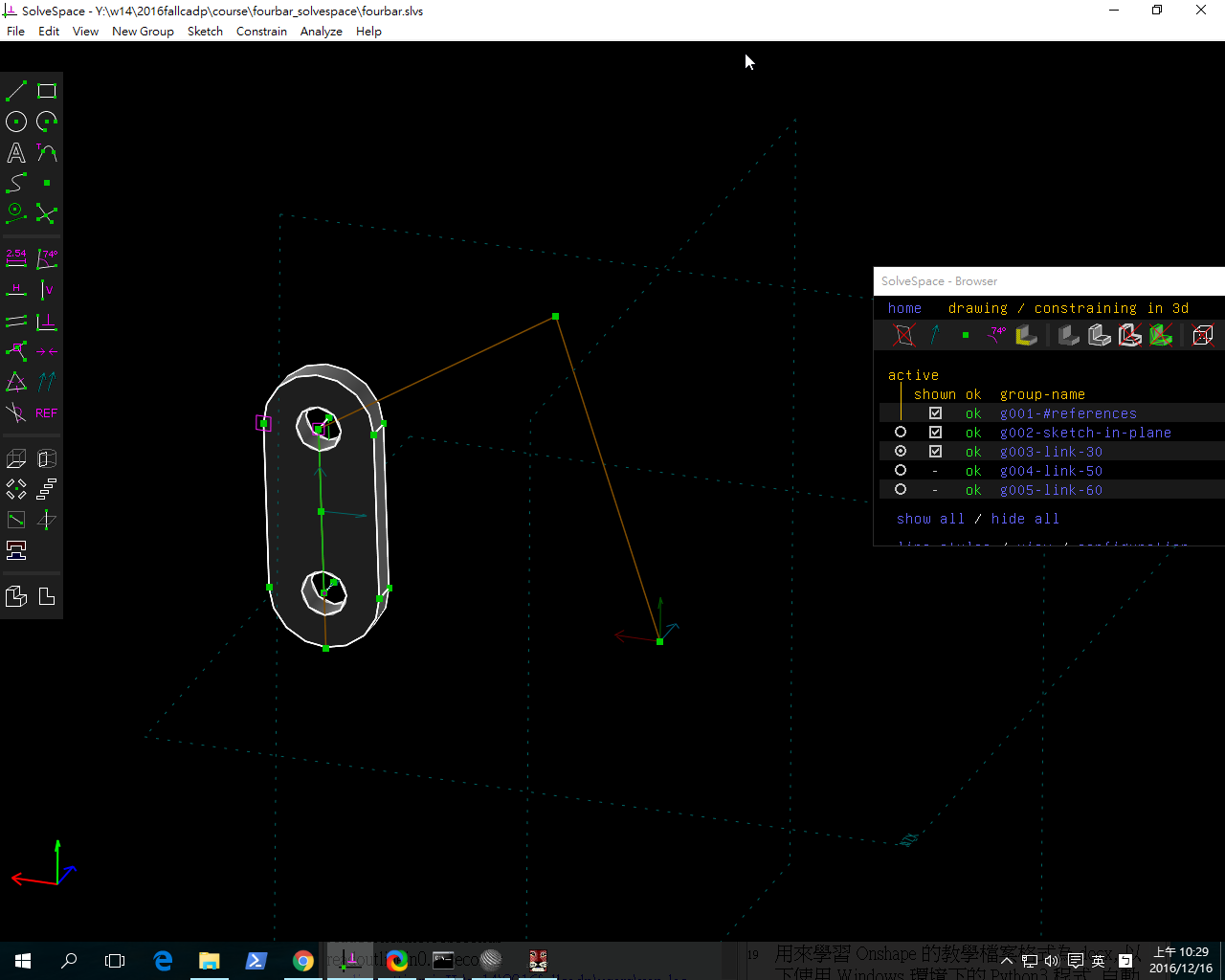

(1)SolveSpace的四連桿模擬

由圖片中可以看的出來SolveSpace只能進行線架構的模擬，即使點擊了桿件也無法讓桿件進行作動。

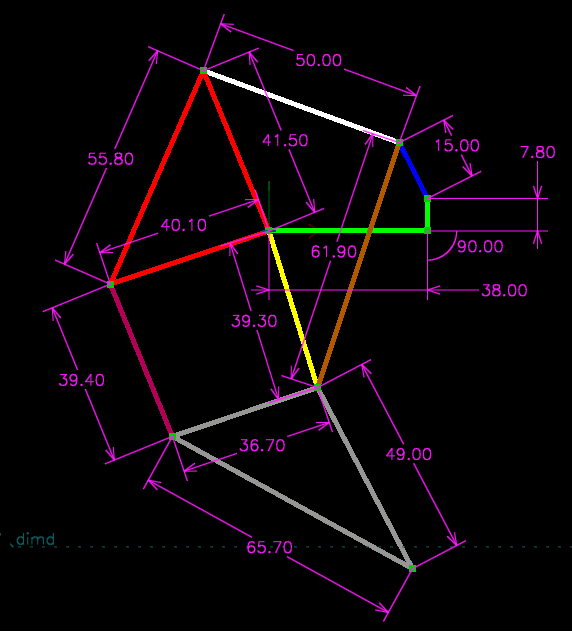

(2)多連桿的機構模擬

先繪製出多連桿的線架構，模擬成功後，再將桿子黏貼上去，最後檢視桿子間是不是會有干涉出現

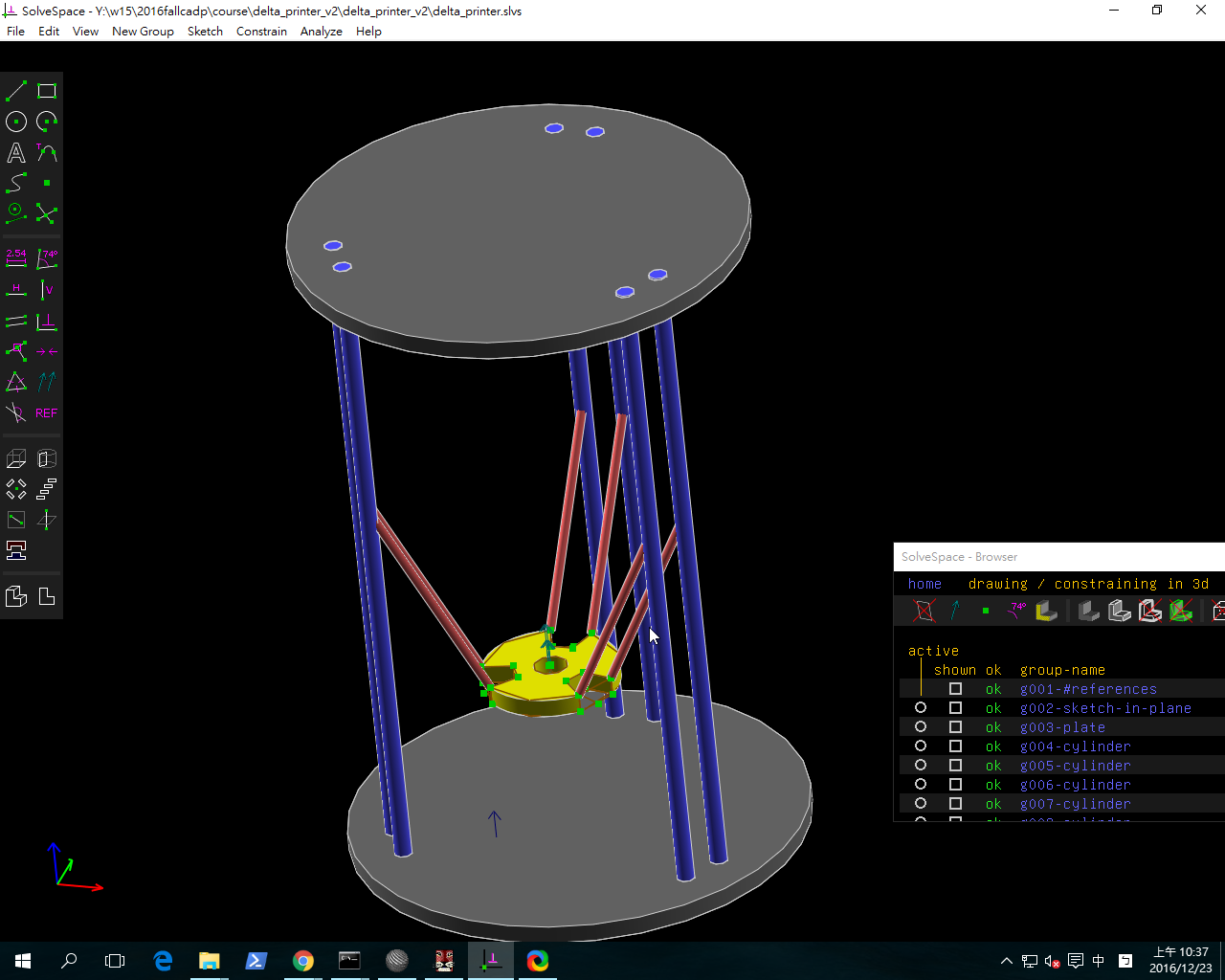

(3)3D印表機機構模擬

可以從老師倉儲中抓取3D印表機範例，有分為V1跟V2兩個版本，版本間只有連結上的不同，模擬出來的結果應該相似，以下為V2版本的圖例。

可以透過點擊SolveSpace中的截點，一步一步的往上了解3D印表機如何組件而成，並點擊其中一點，來進行3D機構上的模擬。

2.認識利用程式碼將docx轉換成pdf格式

用來學習 Onshape 的教學檔案格式為 docx, 以下使用 Windows 環境下的 Python3 程式, 自動進入各教學檔案目錄, 將 docx 轉為 pdf

第十三週上課進度

1.將SolveSpace的檔案存成html檔,並且把html檔案放進網誌裡面

利用SolveSpace的轉檔功能將檔案存成html檔,並且更改成http設定,以及路徑設定，利用嵌入網頁的指令,把html檔案放進網誌裡面

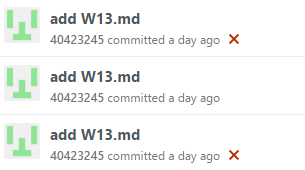

2.遠端網誌無法更新

在上課期間將上禮拜繪製的組合件在網誌上顯示出來，但當版本上傳後 github pages 無法正確更新, 試著使用 git rm -f -r plugin/liquid_tags/test_data 後提交推送。

在上課期間不能將倉儲推上遠端真的讓我嚇了一跳，還好在後來有順利解決問題。

第十三週影片

2016 Fallcadp W13 from 40423245 on Vimeo.

第十二週上課進度

利用Solvespace練習繪製College_Student_Primer_Creo_2.pdf裡的零件並學習如何組立。

1.使用Solvespace繪製零件一

2.使用Solvespace繪製零件二

3.使用Solvespace將零件一與零件二組立起來

4.在將檔案放置遠端之前要將slvs檔裡的檔案路徑更改以及html檔裡的http後面要加上s。

心得:這禮拜練習Solvespace的繪製，了解到了Solvespace無法計算出過於複雜的相交的面，也了解到Solvespace在機構模擬上應用大於零件繪製上的應用。

影片

2016 Fallcadp W12 from 40423245 on Vimeo.
